CRW SERIES HIGH FREQUENCY PRECISION WELDING POWER SUPPLY

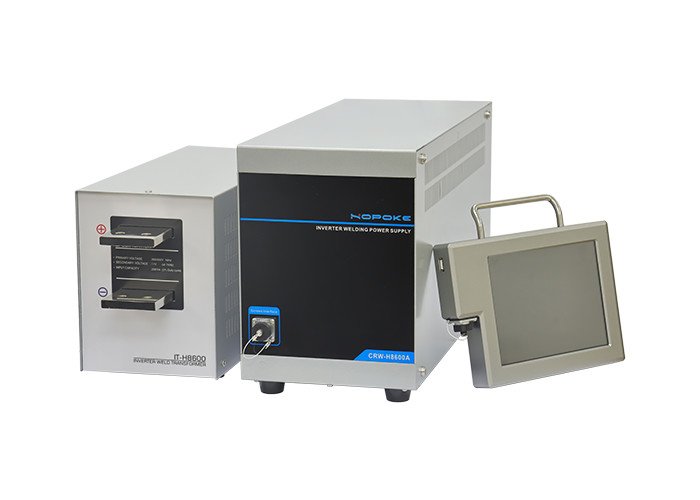

Wysokiej częstotliwości precyzyjne źródła zasilania do spawania z zaawansowaną technologią inwertera CRW-H8600A
ⅠCharakterystyka zasilania
1Przełomowa technologia inwerterów
Wykorzystuje 1Khz do 5Khz częstotliwości swobodnego przełączania, a najwyższy cykl sterowania wynosi 0,2ms.W porównaniu z produktami podobnymiW międzyczasie technologia inwerterów jest bardziej zaawansowana!
2. 6 głównych trybów sterowania
Ma 6 opcjonalnych metod sterowania, które mogą dostosować się do różnych złożonych środowisk spawania, takich jak bieg stały wtórny, bieg stały pierwotny, napięcie stałe, moc stała,ciągła szerokość impulsu, zaawansowane sterowanie hybrydowe.
3. 8-calowy wyświetlacz fal dotykowych HD
8-calowy ekran dotykowy o wysokiej rozdzielczości ma doskonały interfejs człowiek-maszyna i jest wyposażony w oscyloskop i funkcję detektora.Ta funkcja może wyświetlać 8 rzeczywistych fal spawania i odpowiednich danych spawania, takich jak prąd spawania, napięcia, mocy i oporu w czasie rzeczywistym, co jest łatwe do monitorowania spójności spawania i jakości spawania.
4Doskonała zdolność kontroli jakości
W celu spełnienia wysokich wymagań dotyczących spójności spawania i stabilności maszyna obsługuje funkcję uruchamiania ciśnienia.Następnie zacznie działać., aby zapewnić, że ciśnienie produktu każdego spawania jest spójne. Tymczasem obsługuje również funkcję głębokości topnienia przemieszczenia.moc zostanie natychmiast wyłączona, aby zapewnić, że głębokość topnienia produktu spawalniczego jest całkowicie spójna.
5. Możliwość identyfikowania jakości spawania
Ma wbudowaną funkcję bazy danych, która może rejestrować około 5 milionów łączy lutowych prąd, napięcie, moc i inne dane.wspiera również bezpośredni eksport dysków U w celu generowania raportów ułatwiających śledzenie jakości spawaniaWreszcie ma wbudowany moduł historii alarmu, który pomaga analizować przyczyny alarmu.
6- bardziej elastyczne określanie jakości spawania
Funkcja monitorowania spawania może automatycznie określić, czy w procesie spawania występuje problem.monitorowanie ciśnienia i przemieszczaniaPo przekroczeniu ustawionych górnych i dolnych limitów, zostanie wydane nieprawidłowe ostrzeżenie.
7. Różnorodne funkcje monitorowania ochrony
Wbudowane do 22 diagnostyki usterek, środki ochrony alarmowej i samodzielnej funkcji monitorowania nieprawidłowości..
8. Bogaty interfejs i wiele specyfikacji
Obsługuje 32 zestawy pamięci masowej, co jest wygodne do wielokrotnego spawania (rozszerzalne). Ma również bogaty interfejs I / O i obsługuje różne protokoły komunikacyjne (MODBUS,RS-232, RS-485, Ethernet itp.) w celu ułatwienia kontroli automatyki zewnętrznej.
9Liczenie i zarządzanie władzą
Wbudowane wiele trybów liczników spawania, aby spełnić wymagania liczenia różnych części roboczych w różnych przypadkach.wbudowany moduł uprawnień poziomu 3 jest zbudowany w celu zaspokojenia potrzeb różnych operatorów.
ⅡSpecyfikacje zasilania
1Specyfikacje zasilania:
| Model produktu |
CRW-H4800A |
CRW-H8600A |
CRW-H100K5 |
| Napięcie zasilania |
Trójfazowe 380 v (50/60 hz) |
| Częstotliwość sterowania |
1kHz / 2kHz / 3kHz / 4kHz / 5kH |
| Maksymalny prąd spawania |
4000A |
8000A |
15000A |
| Moc nominalna |
15 KVA |
25 KVA |
90 KVA |
| Tryb sterowania |
Stała szerokość impulsu/stały pierwotny szczyt/stały wtórny prąd/stałe napięcie/stała moc/regulacja hybrydowa |
| Liczba specyfikacji spawania |
32 zestawy specyfikacji spawania |
|
Ustawienie czasu spawania
|
Czas wstępnego załadunku |
0-9999ms (milisekundy) |
| Czas nacisku |
0-9999ms (milisekundy) |
| Zwolnij choć raz. |
0-9999cyk (tygodniowa fala) |
| Spawanie 1 raz |
0-9999cyc (falę cykliczną) |
| Zwolnij na 1 raz. |
0-9999cyk (tygodniowa fala) |
| Czas chłodzenia |
0-9999cyk (tygodniowa fala) |
| Powolny wzrost 2 razy |
0-9999cyk (tygodniowa fala) |
| Spawanie 2 razy |
0-9999cyc (falę cykliczną) |
| Zwolnij dwa razy. |
0-9999cyk (tygodniowa fala) |
| Powolny wzrost 3 razy |
0-9999cyk (tygodniowa fala) |
| Spawanie 3 razy |
0-9999cyc (falę cykliczną) |
| Zwolnij 3 razy. |
0-9999cyk (tygodniowa fala) |
| Czas trwania |
0-9999ms (milisekundy) |
| Czas odpoczynku |
0-9999ms (milisekundy) |
| Koniec świata. |
0-9999ms (milisekundy) |
| cykle |
0-9 razy |
| Zakres ustawienia prądu wtórnego |
0.1~4.00 KA |
0.2~8.00 KA |
0.3~15.00 KA |
| Zakres ustawień szerokości impulsu |
1% - 100%.
1% - 100%.
1% - 100%.
|
| Zakres ustawień wtórnego napięcia |
0.01-10 v |
| Zakres ustawień mocy |
0.1 KW, 15 KW |
0.2 KW do 25 KW |
0.2 KW - 60 KW |
| Wymiary zewnętrzne mm (L*W*H) |
502*200*284 |
549*220*320 |
| Waga |
20 kg |
22 kg |
| Transformator z adapterem |
IT-H4800 |
IT-H8600 |
IT-H100K |
2Specyfikacje transformatora:
| Model |
IT-H4800 |
IT-H8600 |
IT-H100K |
| Napięcie zasilania |
PWM 500 v |
PWM 500 v |
PWM 500 v |
| Moc nominalna |
15 kVA |
25 kVA |
90 kVA |
| Narysowe napięcie pierwotne |
500 V |
500 V |
500 V |
| Bez obciążenia napięcie wtórne |
10V |
11V |
11V |
| Maksymalne wykorzystanie |
4000A ((5%) |
8000 A ((10%) |
15000 A (10%) |
| Ścieżka chłodzenia |
Chłodzenie powietrzem |
Woda schłodzona |
Woda schłodzona |
| Częstotliwość wejścia |
1-5 kHz |
1-5 kHz |
1-5 kHz |
| Wskaźnik przemiany transformatora |
50:1 |
45:1 |
45:1 |
| Wymiary zewnętrzne mm (L*W*H) |
379*182,5*254 |
461.5*162.5*228 |
484*162,5*228 |
| Waga |
15 kg |
20 kg |
21 kg |
